產品概述
耀嘉領跑者YJB系列糊盒機，采用PLC控制系統，進口電器；機器送紙部分采用自動連續給紙裝置，操作簡單，易于操作。機器專業生產各種異型盒，可選配四六角盒裝置
 | 給紙部 給紙部由獨立伺服電機驅動送紙，實現精準速控，可以更準確的控制紙盒間的間隔，配置六條高品質出紙皮帶，每條出紙帶長度可單獨調節，送紙平穩順暢，出紙刀與出紙帶之間的間隙可以通過出紙刀微調機構進行調節，托紙桿配有高性能振動馬達，確保走紙的高效穩定。 |
 | 拉規（校正）部 拉規部可以有效糾正紙盒出紙后的偏差，使每個出紙偏差不一樣的紙盒到了拉規部后都被有效校正，以利于紙盒后續的精準折疊，拉規可根據盒型選擇用左邊或右邊。 |
 | 預折部 預折部主要對紙盒第一、第三線進行預折，以便于紙盒能上自動包裝線，其中左下方傳輸皮帶為43毫米寬，這一獨特設計配合180度預折刀可完美預折紙盒糊口邊而不會對紙盒造成擦花。 |
 | 勾底部 勾底部為三板式傳送帶結構，上壓力輸送帶為分段式設計，并可伸縮調節，可以靈活應對各種溝底盒異型盒的生產，勾底部可以配置左右度折疊裝置，有效應對六角盒、盒中盒等復雜盒型。 |

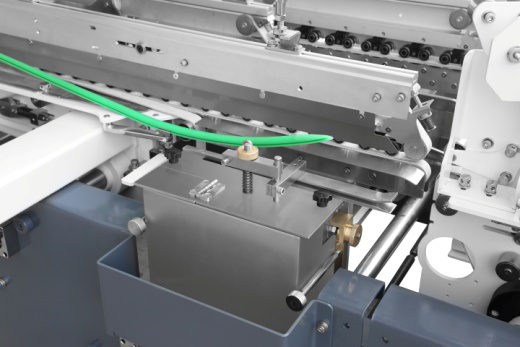

 | 下糊筒 配備左右下糊筒，對紙盒戶口進行上膠，糊筒易清洗，高速不甩膠。 |
 | 本折部 本折部是對紙盒第二、第四線進行折疊的部位，是紙盒成型的最后部位，通過上壓力輸送帶、折刀、拐帶、壓輪、壓條對紙盒進行折疊成型，其中左右拐帶可以調整速度，有利于紙盒準確成型。 |
 | 壓著部 壓著部的主要作用為銜接主機與輸送部之間，讓紙盒成型之后經過此部位重疊整齊的導入輸送部，并完成踢紙計數工作，同時配有積紙偵測裝置，壓著部上下皮帶伸縮調整簡單易操作。 |

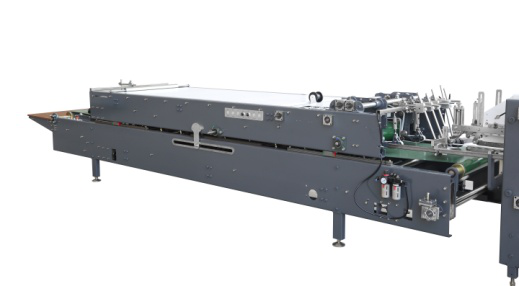

 | 輸送部 輸送部的作用為對壓著部送來的紙盒進行加壓，通過在輸送部較長的加壓后，使每個紙盒粘貼牢固，輸送部的壓力為氣壓式調節，簡單方便，輸送部上層輸送帶可以前后移動，適應不同長度的紙盒。 |
1.整機主要零部件、電氣件、皮帶、軸承等均采用高質量品牌產品，確保機器的質量與使用壽命。
2.整機傳動方式采用六角軸、多契帶傳動，高效、靜音，低維護成本。
3.主機、輸送部均采用獨立電機，變頻調速，比例聯動。
4.所有調試過程中多以一支六角扳手工具就能調試完成，減少更換工具的時間。
5.給紙采用伺服電機控制，調節方便，精準控制。
6.整機模塊化設計，用戶可根據需求選擇不同的功能。
技術參數 | ||
型號 | YJB-900 | YJB-1100 |
適用紙張 | 卡紙200-800g/m2，瓦楞E瓦和F瓦 | |
最小紙張尺寸（W×L） | 76×60mm | 76×60mm |
最大紙張尺寸（W×L） | 850×800mm | 1050×800mm |
皮帶最高速度 | 400m/min | |
送紙方式 | 伺服控制自動連續給張 | |
折盒方式 | 第一折線180°預折，第三折線135°預折 | |
糊劑 | 水溶性膠水 | |
電源電壓 | 三相380V、50HZ | |
主電機功率 | 11KW | 11KW |
整機功率 | 25KW | 25KW |
整機重量 | 約6噸 | 約6.5噸 |
外形尺寸 | 15.3×1.45×1.3m | 15.3×1.65×1.5m |
四六角反勾伺服(選配) | 2KW(2個) | 2KW(2個) |
送紙伺服 | 5KW | 5KW |
注意：機器外形、技術參數性能及特點如有更改，恕不另行通知。未經耀佳公司明確書面許可，不得翻印或傳播有關資料。
